引言：電磁閥在工業生產中應用十分廣泛，通常它被用來加裝在氣動執行機構的氣路上，通過控制氣路的通斷來控制閥門的開關。本文將從氣動電磁閥的分類和原理圖入手，介紹氣動電磁閥。

電磁閥由電磁線圈和磁芯組成，是包含一個或幾個孔的閥體。當線圈通電或斷電時，磁芯的運轉將導致流體通過閥體或是被切斷，以達到改變流體方向的目的。

氣動電磁閥是用電磁控制流體的一種工業設備，氣動電磁閥是屬于電磁閥的一種，通過控制閥體的移動擋住油孔，產生壓力推動活塞的工作，再利用電磁的電流控制著整個電磁閥的運作。氣動電磁閥在真空、負壓的環境下也能正常工作。

氣動電磁閥的分類

國內外的氣動電磁閥從原理上可以分為三大類，即：直動式、分步直動式、先導式。

1、直動式電磁閥

通電時，電磁線圈產生電磁力把關閉件從閥座上提起，閥門打開；斷電時，電磁力消失，彈簧把關閉件壓在閥座上，閥門關閉。在真空、負壓、零壓時能正常工作，但通徑一般不超過25mm。

2、分布直動式電磁閥

它是一種直動和先導式相結合的原理，當入口與出口沒有壓差時，通電后，電磁力直接把先導小閥和主閥關閉件依次向上提起，閥門打開。當入口與出口達到啟動壓差時，通電后，電磁力先導小閥，主閥下腔壓力上升，上腔壓力下降，從而利用壓差把主閥向上推開；斷電時，先導閥利用彈簧力或介質壓力推動關閉件，向下移動，使閥門關閉。在零壓差或真空、高壓時亦能可做動作，但功率較大，要求必須水平安裝。

3、先導式電磁閥

通電時，電磁力把先導孔打開，上腔室壓力迅速下降，在關閉件周圍形成上低下高的壓差，流體壓力推動關閉件向上移動，閥門打開；斷電時，彈簧力把先導孔關閉，入口壓力通過旁通孔迅速腔室在關閥件周圍形成下低上高的壓差，流體壓力推動關閉件向下移動，關閉閥門。流體壓力范圍上限較高，可任意安裝(需定制)但必須滿足流體壓差條件。

氣動電磁閥原理圖

氣動電磁閥里有密閉的腔，在的不同位置開有通孔，氣動電磁閥的每個孔都通向不同的氣管，腔中間是閥，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊。

在氣動回路中，電磁控制換向閥的作用是控制氣流通道的通、斷或改變壓縮空氣的流動方向。主要工作原理是利用電磁線圈產生的電磁力的作用，推動閥芯切換，實現氣流的換向。按電磁控制部分對換向閥推動方式的不同，可以分為直動式電磁閥和先導式電磁閥。直動式電磁閥直接利用電磁力推動閥芯換向，而先導式換向閥則利用電磁先導閥輸出的先導氣壓推動閥芯換向。

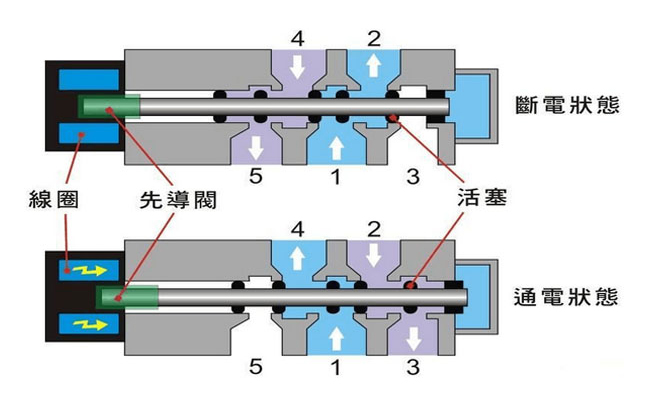

圖為5/2(五路二位)直動式電磁閥(常斷型)結構的簡單剖面圖及工作原理。起始狀態，1，2進氣；4，5排氣；線圈通電時，靜鐵芯產生電磁力，使先導閥動作，壓縮空氣通過氣路進入閥先導活塞使活塞啟動，在活塞中間，密封圓面打開通道，1，4進氣，2，3排氣；當斷電時，先導閥在彈簧作用下復位，恢復到原來的狀態。

氣動電磁閥通過控制閥體的移動來檔住或漏出不同的排氣的孔，而進氣孔是常開的，高壓氣體就會進入不同的排氣管，然后通過氣動電磁閥的氣壓來推動氣缸的活塞，這樣通過控制氣動電磁閥的電磁鐵的電流就控制了整個電磁閥的機械運動。

通過文中對氣動電磁閥原理圖的介紹，我們知道了氣動電磁閥按照不同的結構形式分成不同的氣動電磁閥，其中常用的氣動電磁閥有直動式、分布直動式和先導式。大家在購買的時候需要弄清楚自動的所需，提前做好功課，在選購的時候就會少出錯。更多關于氣動電磁閥的知識和應用，請關注我們吧。
