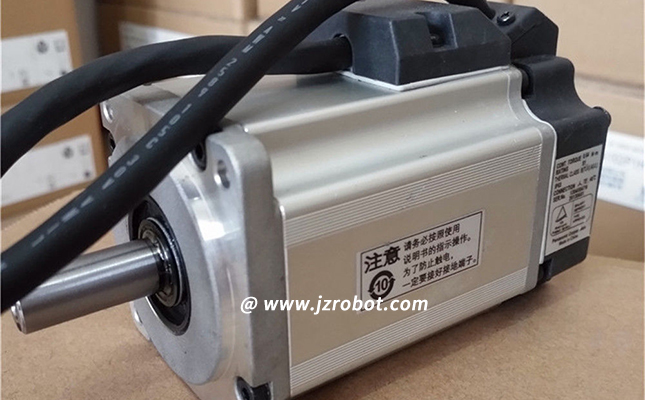

引言：伺服電機屬于機械系統中馬達的間接變速裝置，它分為交流型以及直流型兩種。接下來我們就給大家介紹交流伺服電機的構造和類型。

伺服電機內部的轉子是永磁鐵，驅動器控制的U/V/W三相電形成電磁場，轉子在此磁場的作用下轉動，同時電機自帶的編碼器反饋信號給驅動器，驅動器根據反饋值與目標值進行比較，調整轉子轉動的角度。伺服電機的精度決定于編碼器的精度(線數)。

交流伺服電機定子的構造基本上與電容分相式單相異步電動機相似.其定子上裝有兩個位置互差90°的繞組，一個是勵磁繞組 Rf，它始終接在交流電壓 Uf上；另一個是控制繞組L，聯接控制信號電壓Uc。所以交流伺服電動機又稱兩個伺服電動機。

交流伺服電機的構造

交流伺服電動機的結構主要可分為兩部分，即定子部分和轉子部分。其中定子的結構與旋轉變壓器的定子基本相同，在定子鐵心中也安放著空間互成90度電角度的兩相繞組。其中一組為激磁繞組，另一組為控制繞組，交流伺服電動機是一種兩相的交流電動機。交流伺服電動機使用時，激磁繞組兩端施加恒定的激磁電壓Uf，控制繞組兩端施加控制電壓Uk。

當定子繞組加上電壓后，伺服電動機很快就會轉動起來。 通入勵磁繞組及控制繞組的電流在電機內產生一個旋轉磁場，旋轉磁場的轉向決定了電機的轉向，當任意一個繞組上所加的電壓反相時，旋轉磁場的方向就發生改變，電機的方向也發生改變。

交流伺服電機的類型

異步型交流伺服電動機指的是交流感應電動機。它有三相和單相之分，也有鼠籠式和線繞式，通常多用鼠籠式三相感應電動機。其結構簡單，與同容量的直流電動機相比，質量輕1/2，價格僅為直流電動機的1/3。缺點是不能經濟地實現范圍很廣的平滑調速，必須從電網吸收滯后的勵磁電流。因而令電網功率因數變壞。這種鼠籠轉子的異步型交流伺服電動機簡稱為異步型交流伺服電動機，用IM表示。

同步型交流伺服電動機雖較感應電動機復雜，但比直流電動機簡單。它的定子與感應電動機一樣，都在定子上裝有對稱三相繞組。而轉子卻不同，按不同的轉子結構又分電磁式及非電磁式兩大類。非電磁式又分為磁滯式、永磁式和反應式多種。其中磁滯式和反應式同步電動機存在效率低、功率因數較差、制造容量不大等缺點。數控機床中多用永磁式同步電動機。與電磁式相比，永磁式優點是結構簡單、運行可靠、效率較高；缺點是體積大、啟動特性欠佳。但永磁式同步電動機采用高剩磁感應，高矯頑力的稀土類磁鐵后，可比直流電動外形尺寸約小1/2，質量減輕60﹪，轉子慣量減到直流電動機的1/5。

同步電動機與異步電動機相比，由于采用了永磁鐵勵磁，消除了勵磁損耗及有關的雜散損耗，所以效率高。又因?yàn)闆](méi)有電磁式同步電動機所需的集電環和電刷等，其機械可靠性與感應(異步)電動機相同，而功率因數卻大大高于異步電動機，從而使永磁同步電動機的體積比異步電動機小些。這是因?yàn)樵诘退贂r(shí)，感應(異步)電動機由于功率因數低，輸出同樣的有功功率時，它的視在功率卻要大得多，而電動機主要尺寸是據視在功率而定的。

看了上面的介紹，想必大家已經知道了交流伺服電機的構造是怎樣的。交流伺服電機分為異步型以及同步型兩種。
